CATL-KSTAR

單相光儲一體機

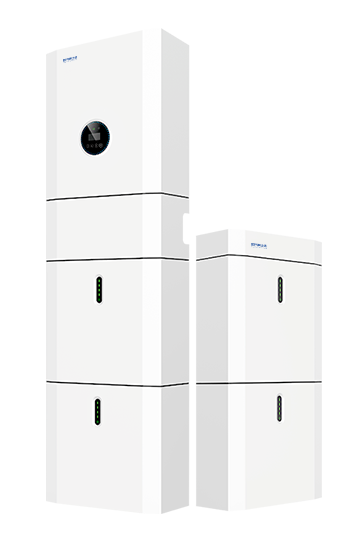

Blue-S 3680D/5000D

時代科士達戶用光儲一體機BluE-S 系列采用一體機設計,內置寧德時代磷酸鐵鋰電芯,穩定,安全模組,電池,系統,三重保護,IP65設計,室外安裝,遠離生活區,模塊化設計,單人搬運和安裝即插即用,30min 快速安裝,0.15平方米占地互聯全球云平臺&移動APP, 隨時隨地開放API接口,支持更多電力互聯網應用。

技術參數



BluE-S 3680D/5000D

逆變器型號 BluE-S 3680D BluE-S 5000D
PV組串輸入
最大直流電壓 580V
額定直流電壓 400V
MPPT電壓范圍 80V-560V
啟動電壓 130V
MPP跟蹤器數量 2
MPP跟蹤器組串?dāng)?shù) 1
每路MPPT最大輸入電流 15A
每路MPPT最大短路電流 18A
電網側交流輸出
額定交流輸出功率 3680W 5000W
最大交流視在功率 7360VA(電網輸入)
最大交流輸出功率 3680W 5000W
額定交流電壓 230Vac
交流電網頻率范圍 50 / 60Hz ± 5Hz
最大輸出電流 16A 22A
最大輸入電流 32A
功率因數(cosΦ) 0.8超前-0.8滯后
電流總諧波失真 小于3%



BluE-S 3680D/5000D

逆變器型號 BluE-S 3680D BluE-S 5000D
電池輸入
電池類型 LFP(LiFePO4)
額定電池電壓 48V
充電電壓范圍 40V-60V
最大充電電流 50A 100A
最大放電電流 80A 100A
電池容量 100-400Ah
鋰電池充電策略 取決于BMS
交流輸出(離網端)
最大輸出視在功率 4000VA 5000VA
輸出視在功率峰值 6900VA 10秒
最大輸出電流 16A 20A
額定輸出電壓 230V
額定輸出頻率 50/60Hz
輸出電壓諧波(@線性負載) <3%(線性負載)
效率
最大效率 97.6%
歐洲效率 97%



BluE-S 3680D/5000D

逆變器型號 BluE-S 3680D BluE-S 5000D
保護
直流開關 雙極直流開關(125A/極)
防孤島保護 YES
輸出過流保護 YES
直流反接保護 YES
組串故障檢測 YES
交流/直流浪涌保護 DC Type Ⅱ;AC Type Ⅲ
絕緣阻抗檢測 YES
交流短路保護 YES
常規參數
尺寸(寬x高x厚) 540*590*240mm
重量 32kg
操作溫度范圍 -25℃~+60℃
噪聲(dB) <25
冷卻方式 自然散熱
最高工作海拔 2000m
工作濕度 0~95%(不凝露)
防護等級 IP65
電路拓?fù)?/td> 電池隔離
通訊 RS485/CAN2.0/WIFI/4G
顯示 LCD/APP
認證&標準 IEC/EN 62109-1;IEC/EN61000-6-1;IEC/EN61000-6-2;EN61000-6-3;IEC/EN61000-6-4;
IEC/EN61000-3-11;EN61000-3-12;IEC60529;IEC60068;IEC61683;IEC62116;IEC61727;
EN50549-1;AS 4777.2;NRS 097;VDE-AR-N-4105;CEI0-21;G98;G99;C10/C11

相關產品

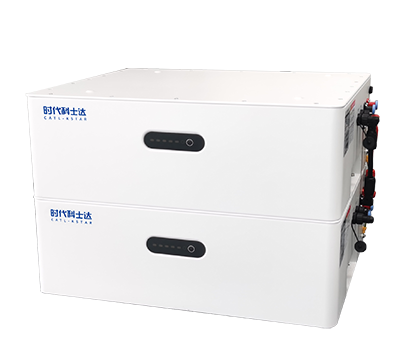

戶用臥式太陽能儲能系統
進一步了解 >

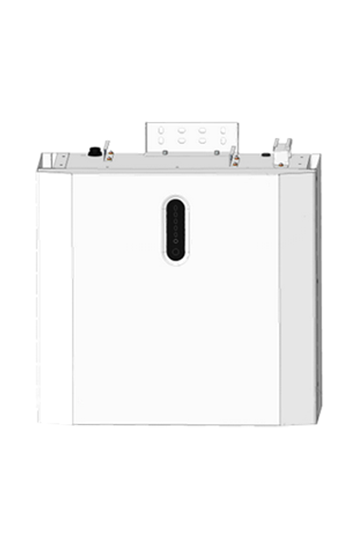

戶用儲能電池包
進一步了解 >

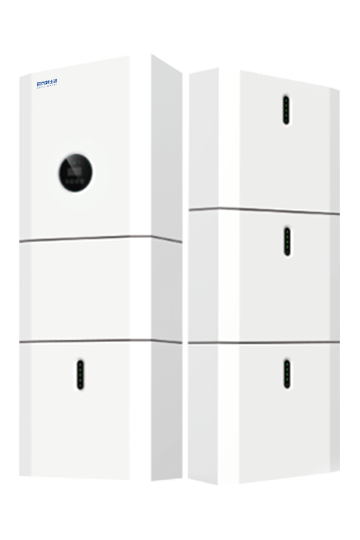

三相光儲一體機
進一步了解 >

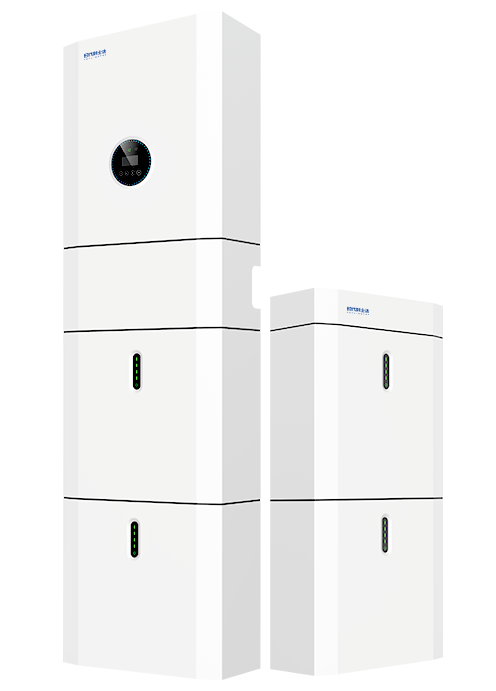

單相光儲一體機
